Почему котельной на щепе нужен свой склад
Щепа, опилки, кора и стружка — дешёвое топливо, особенно если это отходы своего производства. Но у него две особенности. Во-первых, оно объёмное: на ту же выработку тепла его нужно намного больше по объёму, чем угля или пеллет. Во-вторых, его привозят партиями — самосвалом, щеповозом, тракторной тележкой, — а котёл ест топливо непрерывно, круглые сутки.
Значит, у котельной должен быть запас топлива на несколько дней и способ брать его из запаса и равномерно подавать в топку. Обычно сыпучее топливо выгружают на склад навалом, а к транспортёру подачи его подвозит фронтальный погрузчик: нужны техника и человек, причём и ночью, и в выходные. Бункер-питатель котла тоже приходится периодически заполнять. Механизированный топливный склад снимает эту работу.

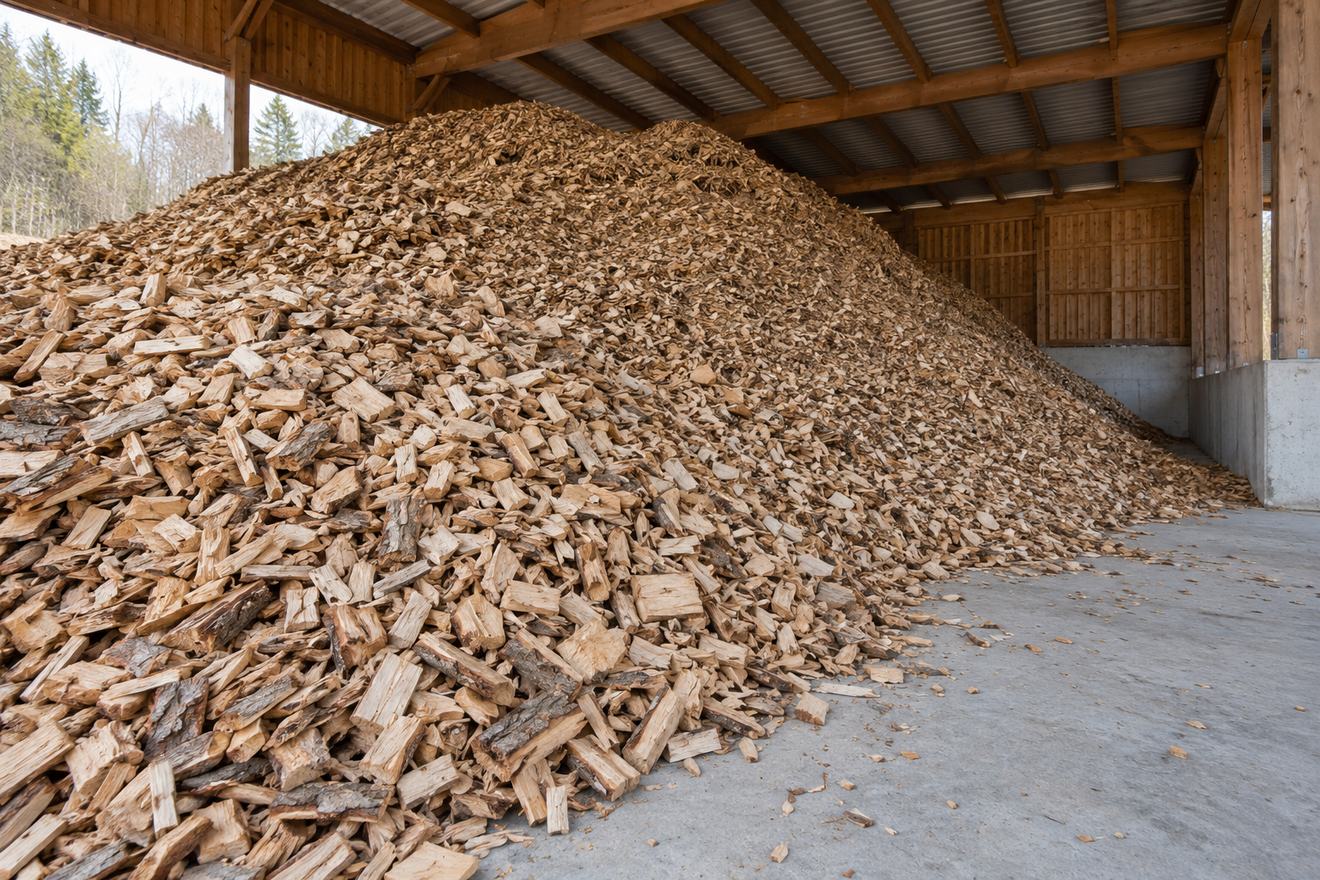

Иллюстрация: большая куча топливной щепы под навесом.
Как хранить щепу
- Под крышей. Мокрая щепа хуже горит и даёт меньше тепла, а зимой смерзается в комья, которые не берёт ни транспортёр, ни шнек. Склад делают в помещении или под навесом.
- Не годами. Свежая влажная щепа в большой куче со временем греется и преет: теряется часть топлива, а в глубине кучи растёт риск самовозгорания. Запас держат такой, чтобы он успевал расходоваться.
- Без мусора. Камни, проволока, куски пластика ломают транспортёры и забивают топку. Если щепа из отходов — поддонов, досок с гвоздями, — металл из неё снимают магнитом ещё до склада.
- Однородно. Котёл любит топливо одной крупности и влажности. Слишком крупные куски доизмельчают, а сырые опилки при необходимости подсушивают в барабанной сушилке.
Как подают топливо в котёл
| Способ | Что нужно учесть |
|---|---|
| Погрузчик и бункер-питатель | нужны техника и человек круглые сутки; бункер небольшой, его постоянно пополняют |
| Бункер со шнеком или скребковым транспортёром | работает сам, но запас в бункере невелик; сыпучее топливо в нём зависает сводом |
| Склад с подвижным полом «Живое дно» | большой запас и подача без человека; склад пополняют навалом |
Чем больше котельная и чем дальше от неё люди, тем выгоднее механизировать подачу. Склад с подвижным полом работает как большой бункер, которому не нужен ни погрузчик, ни ворошитель.
Как работает склад «Живое дно»
По дну склада ходят стокеры — балки с лопатками. Их двигают гидроцилиндры, и лопатки шаг за шагом передвигают всю массу топлива к поперечному транспортёру, а тот подаёт его в котёл или на линию. Склад работает:
- без остановки, круглосуточно;
- без участия человека и без погрузчика;
- равномерно — скорость подачи регулируется;
- пока склад пополняют навалом.
Получается, что склад «Живое дно» — это одновременно склад, транспортёр и дозатор. Подавать на нём можно опилки, щепу, стружку, кору, торф, уголь, пеллеты и другие мелкокусковые и сыпучие материалы, в том числе зерно.
1 — щепу выгружают на склад навалом; 2 — стокеры с лопатками на дне двигают всю массу к выходу; 3 — стокеры двигает гидроцилиндр; 4 — транспортёр забирает щепу; 5 — щепа идёт в котёл.
Стокеры с лопатками механизированного склада «Живое дно».
Модульные склады «Источник»
Склады «Живое дно» завод делает в Вологде — готовыми модулями или по техническому заданию заказчика.
- Базовый модуль «Источник-15» — площадью 15 м²: длина 6 м, ширина 2,4 м. В него входят рама со стокерами и лопатками, гидростанция и гидроцилиндры, шкаф управления и автоматика.
- Склад растёт вместе с котельной. Можно начать с одного модуля на небольшой площади и позже добавить модули. Стандартные склады — объёмом от 15 до 100 м³.
- Производительность — 1–8 м³ топлива в час, с пульта регулируют скорость каждого стокера, в автоматическом или ручном режиме.
- Установка. Модуль ставят в готовое помещение или делают в бункерном исполнении. Размеры выбраны так, чтобы его можно было везти обычным грузовиком по дорогам общего пользования.
- Конструкция — рама из массивного швеллера, стокеры и лопатки из толстостенного металла, ответственные узлы — из закалённой инструментальной стали.
Склад нужен не только котельной. Он так же равномерно подаёт сырьё на производственную линию: опилки — в сушилку и на пресс-гранулятор для пеллет, щепу — на линию арболита, зерно — в сушилку или на переработку. Везде, где сыпучий материал привозят партиями, а расходуют понемногу и непрерывно, он заменяет погрузчик и человека. О пеллетах — статья «Пеллеты из опилок».
Характеристики, состав и цена — на странице «Топливный склад «Живое дно»».
Какой объём склада нужен
Объём склада считают от расхода котла и от того, как часто привозят топливо:
- Узнайте, сколько кубометров щепы котёл сжигает в час при полной нагрузке, — в самые холодные дни расход наибольший.
- Умножьте на 24 часа и на число дней между поставками, добавьте запас на задержку машины, праздники и непогоду.
- Учтите, что склад не заполняют под потолок: нужно место, чтобы выгрузить новую партию, пока старая ещё не кончилась.
- Посмотрите, какая площадь есть под склад, и разложите нужный объём на модули.
Если своё производство даёт отходы каждый день — опилки от пилорамы, стружку от станков, — склад работает как буфер между цехом и котлом: днём он наполняется, ночью и в выходные расходуется.
Что ещё нужно котельной на щепе
- Своя щепа. Из веток, горбыля и обрезков щепу делают рубительной машиной, из поддонов и досок с гвоздями — шредером. О поддонах — статья «Утилизация деревянных поддонов».
- Котёл на отходах. Газогенераторные котлы КДО работают на щепе, опилках, коре и других отходах. Как отапливать ими цех — в статье «Отопление производственного помещения отходами».
- Транспортёры от склада к котлу и от рубительной машины к складу — транспортёры и рольганги.
С чего начать: посчитайте, сколько топлива котёл сжигает в час и в сутки, на сколько дней нужен запас, какое топливо и как его привозят, есть ли под склад помещение. Позвоните в офис: +7 8172 27-96-20 — рассчитаем склад «Живое дно» под вашу котельную.
