Отопление производственного помещения отходами: котёл на щепе и опилках

Почему цех дорого отапливать

Производственное помещение — не квартира. Большой объём воздуха, потолки под 6–10 метров, ворота, через которые въезжает техника, стены из профлиста или старого кирпича. Тёплый воздух поднимается под крышу, а внизу, где работают люди, холодно. Каждое открытие ворот выпускает тепло, которое котёл только что нагрел.

Поэтому на отоплении цеха, склада или мастерской экономят двумя путями: тратят меньше тепла (утепляют, ставят тепловые завесы, направляют тепло вниз) и платят меньше за само тепло — выбирают дешёвое топливо. Самое дешёвое топливо — то, которое у вас уже есть: опилки, щепа, стружка, обрезки, кора, лузга.

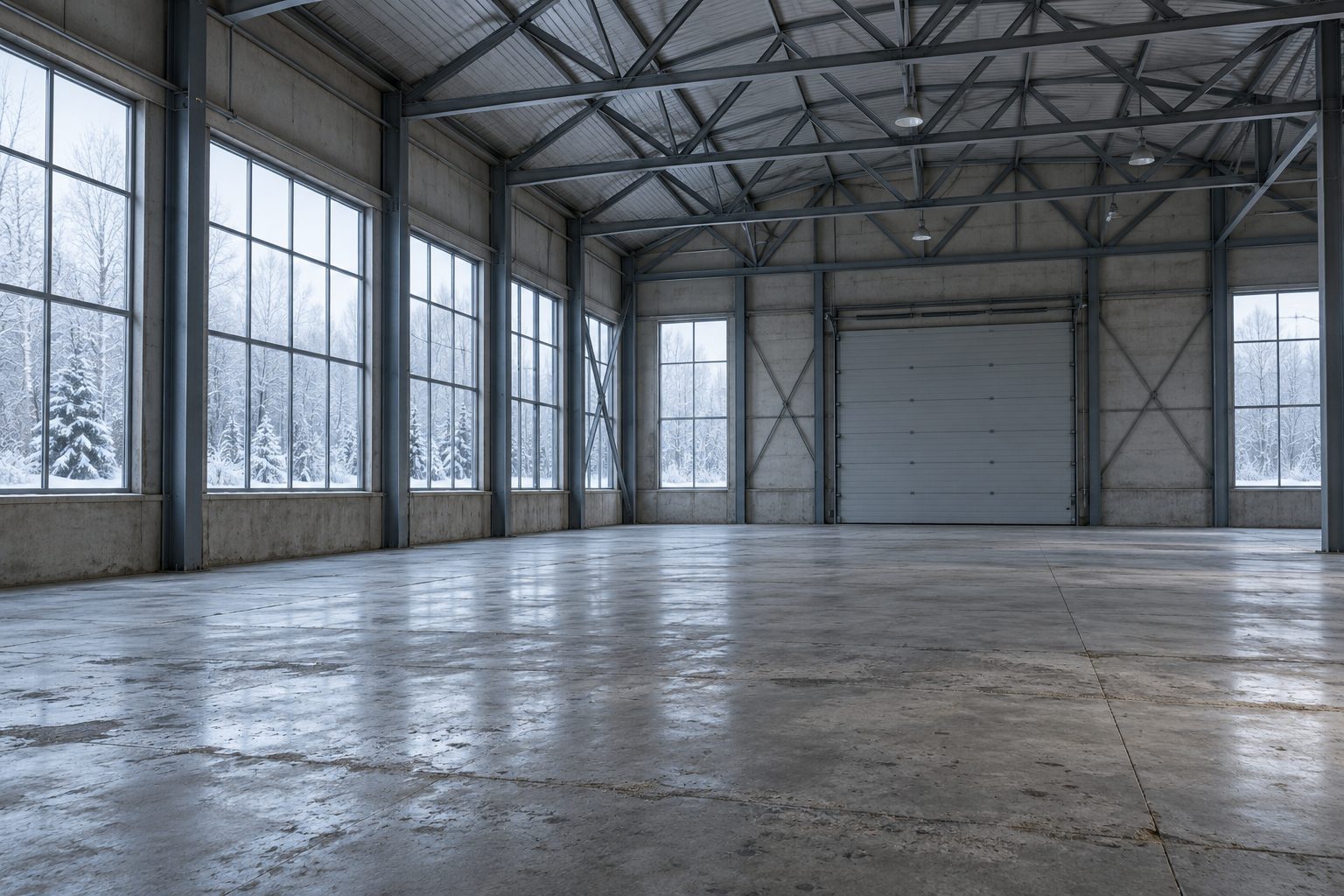

Иллюстрация: пустой цех с высоким потолком и воротами, снег за окнами.

Чем отапливают производственные помещения

По способу подачи тепла отопление бывает водяным — котёл греет воду, она идёт по трубам к радиаторам или водяным тепловентиляторам — и воздушным, когда тёплый воздух подают в цех напрямую через воздуховоды. Воздушное отопление быстро прогревает большой объём и не боится заморозки: в нём нет воды, которая разорвёт трубы, если котёл встанет. Водяное держит тепло ровнее и удобнее, если цех разделён на помещения и есть бытовки и офис.

Отопление отходами: газогенераторный котёл

Деревообработка, лесопилка, мебельное производство, сельхозпредприятие каждый день дают отходы, которые нужно куда-то девать. Вывоз стоит денег, а в обычной печи опилки и мелкая щепа горят плохо: спекаются, дымят, гаснут. Газогенераторный котёл сжигает их по-другому.

1 — древесные отходы; 2 — в газогенераторе отходы тлеют при недостатке кислорода и выделяют горючий газ; 3 — газ сгорает в жаровой трубе, его тепло через теплообменник нагревает воздух или воду; 4 — тепло идёт в цех, а остывший воздух или вода возвращаются к котлу.

В газогенераторе КДО топливо не горит открытым пламенем, а тлеет при недостатке кислорода. При этом образуется генераторный газ, который загорается в жаровой трубе, — горит уже чистый газ. Поэтому котёл:

• работает на опилках, щепе, стружке, обрезках, горбыле, коре, отходах ДСП, ДВП и МДФ, а также на лузге, соломе, брикетированной шелухе и других сельскохозяйственных отходах;
• даёт КПД более 85 %, мощность регулируется от 15 до 100 кВт;
• почти не даёт токсичных примесей в дымовых газах;
• не требователен к воздуху, который подают в топку, — его можно ставить в запылённых помещениях, например в цехе деревообработки;
• прост по устройству: персонал быстро учится, обслуживание недорогое.

Один котёл КДО-1 обогревает производственные, офисные или жилые помещения объёмом до 3 000 м³ и даёт горячую воду и пар. Для большого цеха ставят несколько котлов. С трубчатым теплообменником КДО греет и воздух для воздушного отопления, и воду для водяного — так же он работает в зерносушилках и сушильных камерах.

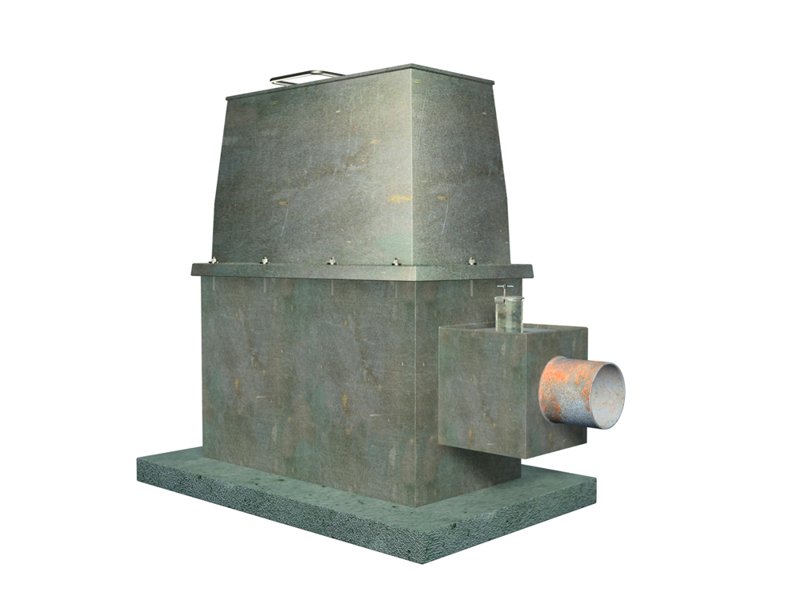

Газогенераторный котёл КДО на опилках и древесных отходах.

Как не терять тепло

Прежде чем выбирать котёл, стоит посмотреть, куда уходит тепло. Несколько простых мер часто дают больше, чем лишний киловатт мощности:

• Ворота. Тепловая завеса над воротами отсекает холодный воздух, пока ворота открыты. Быстроподъёмные ворота или тамбур тоже сокращают потери.
• Тёплый воздух под крышей. Потолочные вентиляторы возвращают его вниз, к рабочим местам, а воздуховоды воздушного отопления подают тепло на нужную высоту.
• Кровля и стены. Через неутеплённую кровлю уходит много тепла: утеплённая кровля снижает расход топлива каждую зиму.
• Зоны. Склад и цех держат при разной температуре: там, где нет людей, достаточно небольшого плюса.

Сколько тепла нужно цеху

Мощность отопления считают от теплопотерь здания. Они зависят от:

1. объёма помещения — длины, ширины и высоты;
2. стен, кровли, окон и ворот: из чего они и утеплены ли;
3. температуры, которую нужно держать внутри: на складе хватит небольшого плюса, в цехе с людьми нужно теплее;
4. зимних морозов в вашем районе;
5. того, как часто и надолго открываются ворота.

Условный пример: цех 24 × 12 м с высотой 6 м — это около 1 700 м³. По объёму его закрывает один котёл КДО-1, а сколько тепла уйдёт на самом деле, покажет расчёт теплопотерь по стенам, кровле и воротам. Пришлите размеры и описание здания — посчитаем.

Топливо: заготовка, хранение и подача

Котёл на отходах экономит деньги, только если топливо под рукой и подаётся без лишнего труда.

• Измельчить. Горбыль, обрезки и ветки удобнее превращать в щепу — она ровнее горит и легко подаётся транспортёром. Для этого есть рубительные машины.
• Подсушить. Сухое топливо даёт больше тепла: на испарение воды из сырых опилок уходит заметная часть энергии. Опилки и щепу хранят под навесом, а для большого объёма ставят сушилку, которую греет тот же КДО.
• Хранить и подавать. Для котельной на щепе есть склад «Живое дно» — склад, транспортёр и дозатор в одном: подвижный пол сам подаёт щепу на транспортёр, а тот — к котлу.

Модуль механизированного склада «Живое дно» со стокерами и транспортёром.

С чего начать

1. Посчитайте, сколько отходов у вас набирается за месяц и какие они: опилки, щепа, кусковые, лузга.
2. Соберите размеры помещений и опишите здание: стены, кровля, ворота.
3. Решите, нужны ли кроме отопления горячая вода, пар или тепло для сушильной камеры.
4. Продумайте, где будет стоять котёл и где хранить топливо.

Позвоните в офис: +7 8172 27-96-20 — подберём газогенераторные котлы КДО под ваш цех и ваши отходы. Котлы доставляют автомобильным или железнодорожным транспортом. Об устройстве газогенераторов подробнее — в статье «Газогенераторы и печи для отопления», о том, когда отходы лучше сжечь, а когда переработать, — в статье «Термическая утилизация отходов».
