Барабанная сушилка - сушильный барабан для песка, опилок и сыпучих материалов

Производим барабанные сушилки (сушильные барабаны) для сыпучих горючих и негорючих материалов (щепы, опилок, комбикормов, травы, торфа, известняка, шлака, песка, шелухи, измельченной соломы, куриного помета и т.д.).

Промышленные сушильные барабаны для сыпучих материалов используют в линиях пеллетирования и брикетирования, на производстве строительных материалов (арболит, опилкобетон, песчано-цементные смеси, сухие строительные смеси), для подготовки компонентов смесей с целью ускорить процесс производства и повысить качество готового продукта.

Конструкция барабанной сушилки

Барабанная промышленная сушилка изготовлена заводским способом, дополнительно комплектуется транспортерами для автоматизации разгрузки и загрузки камеры, газогенераторным котлом КДО или газовой горелкой в зависимости от типа материала (горючий или негорючий). Котел КДО может работать на дровах или на отходах древесины.

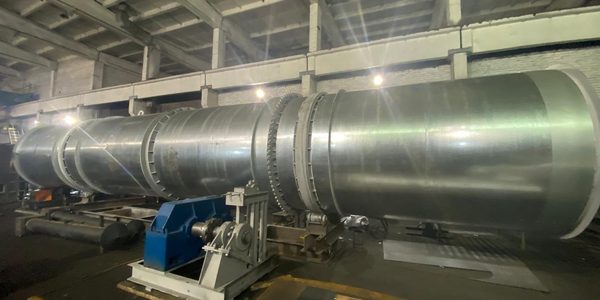

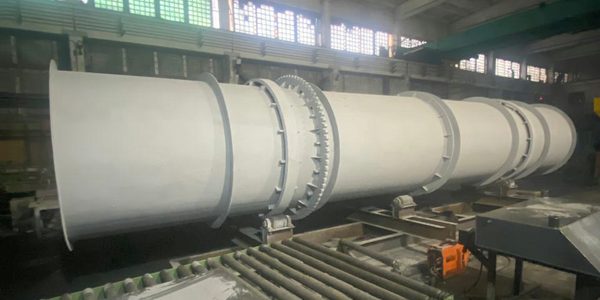

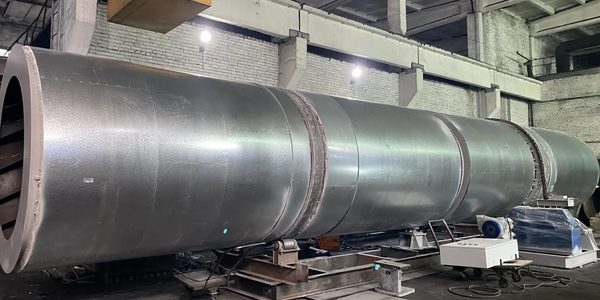

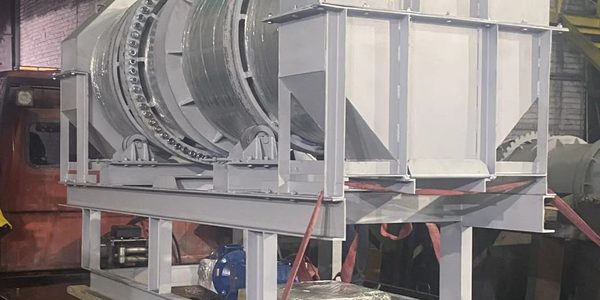

Барабанная промышленная сушилка представляет собой сварную камеру цилиндрической формы из листового металла, которая установлена на раму посредством опорных и упорных роликов, расположена под уклоном к горизонтальной плоскости. На камеру надевают два (или более в зависимости от длины барабана) бандажных кольца жесткости и зубчатый венец привода. Кольца жесткости способствуют сохранению формы поперечного сечения сушильного барабана.

Промышленный сушильный барабан для щепы и сыпучих материалов

Промышленный сушильный барабан для сыпучих материалов
выполнен в комплектации под итальянские газовые горелки

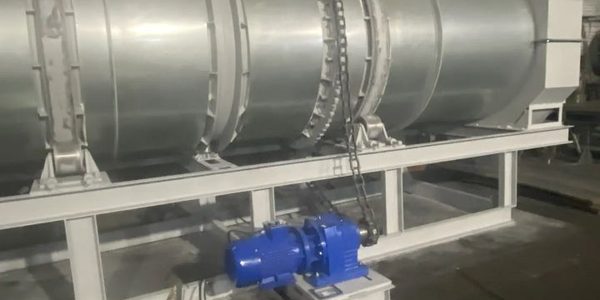

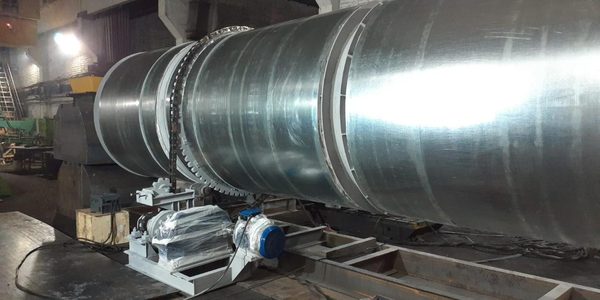

На входе или на выходе в зависимости от типа сушильного барабана (прямоточный или противоточный) устанавливают осевой центробежный вентилятор. С помощью бандажей камера опирается на ролики. По оси камера сушильного барабана фиксируется опорными роликами. Посредством электродвигателя через зубчатую передачу сушильный барабан приводится в движение – медленно вращается.

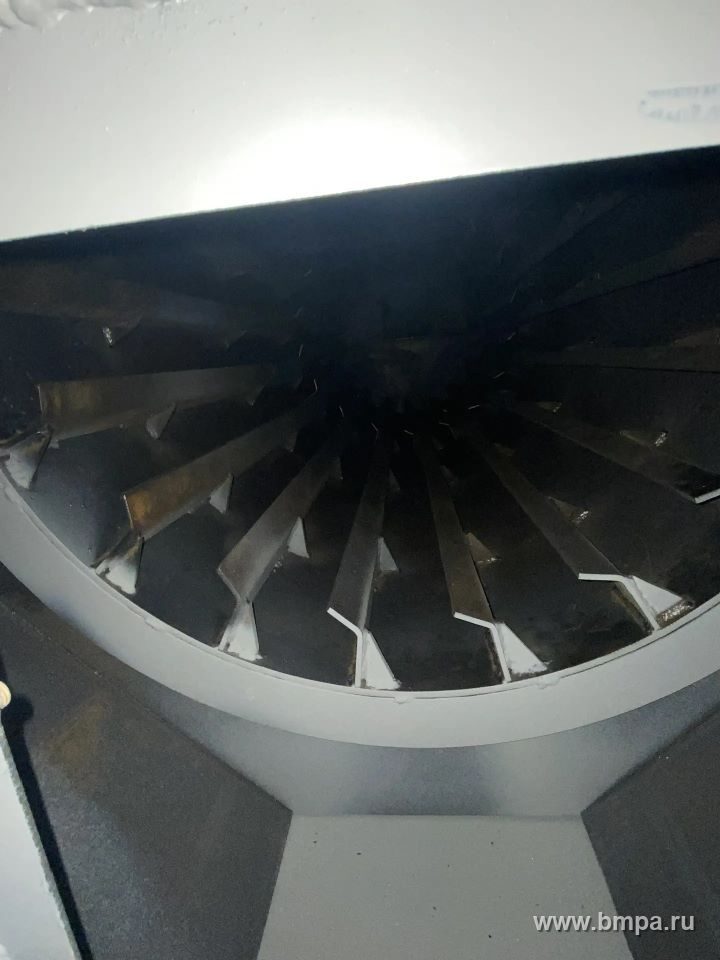

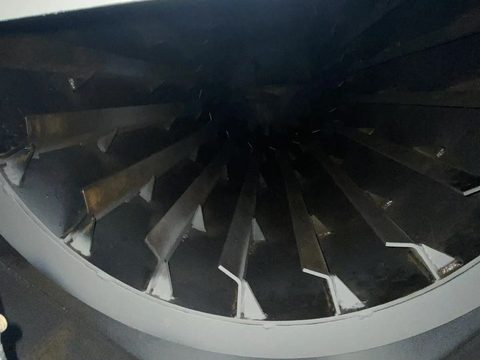

Вдоль камеры расположена насадка на которой крепятся специальные лопатки, с помощью которых производится перемешивание сырья в процессе сушки. За счет вентилятора горячий воздух движется прямотоком (или противотоком) по всей камере, обеспечивает сушку сырья. На выходе топочные газы очищаются от пыли с помощью циклона. Высушенный материал удаляется из сушильной камеры посредством разгрузочного устройства.

Принцип работы барабанной сушилки

Сырье для сушки подается через загрузочный бункер с помощью питателя во вращающийся сушильный барабан. Степень заполнения сушильного барабана не превышает 20%. Горячий воздух, нагретый с помощью теплового агента (газовая горелка или газогенераторный котел) поступает в камеру по трубам. Вентилятор создает воздушный поток теплого воздуха, температура в камере увеличивается.

В процессе работы барабанной сушилки сыпучий материал перемешивается специальными лопатками, за счет чего обеспечивается равномерность и непрерывность тепловой обработки. Дно камеры находится под углом, материал в процессе сушки постепенно пересыпается в отдельный бункер и при помощи транспортера передается дальше для последующего складирования и транспортировки.

Виды сушильных барабанов

Барабанные сушилки могут быть для горючих (газовый сушильный барабан) и негорючих материалов. Главное отличие тепловой агент – газовая горелка или газогенераторный котел. Сушка горючих материалов (щепа, опилки, комбикорма, трава, лузга, шелуха, измельченная солома, хлебная крошка, зерновые и т.д.) осуществляется за счет использования воздушного сушильного агента. Для сушки негорючих материалов (песок, шлаки, руда, известняк, доломит, мел и т.д.) в качестве сушильного агента используют дымовые (топочные) газы.

Барабанная сушилка для опилок и сыпучих материалов

Барабанная сушилка для щепы и опилок

Прямоточные сушильные барабаны направляют ток воздуха и материал в одну сторону. Противоточные барабанные сушилки - направляют поток воздуха навстречу материалу. Комбинированные модели барабанных сушилок - воздушные потоки направляются навстречу друг другу. Барабанные промышленные сушилки также могут отличаться посредством внутренних насадок. Насадки делают разные в зависимости от типа материала, который планируется сушить (мелкозернистый, крупнозернистый, крупнокусковой). Насадки бывают лопастные, секторные, распределительные или комбинированные.

Производительность барабанной сушилки

Производительность при сушке зависит от типа, влажности, размера фракции, плотности исходного материала, коэффициента загрузки и температуры воздуха, подаваемого в сушильный барабан. Для проведения расчетов необходимо знать состав рабочего топлива. Сначала определяют расход топлива, количество тепла, которое будет передано в камеру для сушки материала. Сделанные расчеты помогут вычислить объем и размеры сушильной камеры, время сушки материала до заданной влажности, производительность барабанной сушилки.

Эксплуатация барабанной сушилки

Чтобы барабанная промышленная сушилка исправно работала необходимо соблюдать правила эксплуатации, периодически проводить техническое обслуживание, следить за состоянием всех узлов и механизмов. В случае эксплуатации барабанной сушилки на открытом воздухе при минусовых температурах следует установить влагостойкую теплоизоляцию, чтобы снизить теплопотери и повысить производительность.

Для очистки воздуха на выходе сушильной камеры устанавливают циклоны пылеуловители, чтобы обеспечить защиту окружающей среды и сделать сушилку безопасной для обслуживающего рабочего персонала.

Производство сушильных барабанов, как купить барабанную сушилку

Сушилки барабанного типа для сыпучих материалов разработаны и протестированы на нашем производстве, надежны, экономичны, имеют сборно-разборную конструкцию и могут транспортироваться с места на место, выполнены из высококачественных материалов, имеют долгий срок службы и обеспечивают высокое качество сушки. Мы предлагаем купить сушильный барабан по доступной цене, доставку и сборку на месте эксплуатации, гарантийное и послегарантийное обслуживание, обучение персонала.

Технические характеристики и цены на барабанные сушилки для сыпучих негорючих материалов

Сушилки барабанного типа для сыпучих негорючих материалов (известняка, шлака, песка, сульфата аммония и т.д.).

Производительность сушильной камеры рассчитывается индивидуально в зависимости от начальной и конечной влажности продукта.

Наи-мено-вание сушил-ки Размер барабана, мм Тол-щина стали, мм Мощ-ность при-вода, кВт Стоимость комплектующих, руб. Цена комп-лекса, руб.
Сушиль-ный барабан Термо* изоляция Горелка Циклон Вен-тилятор Автома-тиза-ция**
С-0,15 600х2000 3 1,5 590000 30800 60500 176000 49500 185000 1128000
С-0,3 800х3000 2,2 670000 35200 66000 1182500
С-1 950х4500 4 3 895900 39600 108000 187000 55000 245000 1530500
С-2 950х4500 5 970900 115500 1613000
С-4 1100х4500 4 990700 47300 124000 198000 60500 288000 1708500
С-5 1300х4500 5,5 1100000 50600 66000 420000 1958600
С-6 1500х5000 6 7,5 1180200 52800 132000 440000 2069000
С-7 1600х6000 1400400 55000 176000 203500 71500 460000 2367000
С-10 1600х7500 8 7,5-11 1700000 60500 77000 485000 2702000
С-20 1600х10500 10 11-15 2900700 63800 187000 209000 82500 490000 3933000
С-30 1800х12000 15 3200300 68200 198000 214500 88000 520000 4289000
С-40 2000х12500 12 15-18,5 3500300 540000 4609000
С-50 2200х13500 18,5-22 4400000 71500 209000 220000 93500 555000 5549000
С-60 2400х13500 5500900 83600 220000 225500 99000 560000 6689000
С-70 2400х25000 37 8800000 130200 450000 450000 109000 750000 10689200

Внимание! Производительность рассчитывается индивидуально для каждого материала исходя из объема, начальной и конечной влажности продукта. При расчете комплекса необходимо учитывать агдезию, пыление, склонность материала к комкованию и налипанию, диапазон возможных температур нагрева и охлаждения материала и т.д.  Сделайте запрос КП и наши специалисты посчитают какая комплектация подойдет под ваши задачи.

**Автоматизация устанавливается по желанию заказчика - шкаф управления и автоматики линии сушки и транспортировки сыпучих материалов предназначен для управления и контроля технологическим процессом сушки и транспортировки различных сыпучих материалов, что позволяет получить продукцию с заданными параметрами качества, экономить энергоресурсы и снижать аварийность оборудования. Шкаф комплектуется прибором  контроля температуры материалов на  выходе сушильной камеры,  преобразователем частоты, системой защиты при возникновении нештатных ситуаций. Имеется возможность управлять скоростью вращения барабана, соответственно выбрать  нужное время для нахождения продукта в сушильном барабане, а также управлять через вентилятор температурой  и соответственно удалением влаги. Кнопки управления устанавливаются на дверцу шкафа. Имеется аварийный выключатель всей нагрузки (грибок).

*Термоизоляция рассчитана до 300 градусов. Возможна комплектация более жаростойким утеплением.

Для автоматизации процессов погрузки-выгрузки комплектуем сушилки транспортерами - от 32000 руб. м.п.

Технические характеристики и цены на барабанные сушилки для сыпучих горючих материалов

Сушильные камеры для сыпучих горючих материалов (опилки, щепа, зерно, комбикорма, травяные смеси, солома и т.д.).

Производительность сушильной камеры рассчитывается индивидуально в зависимости от начальной и конечной влажности продукта.

Наи-мено-вание сушил-ки Размер барабана, мм Тол-щина стали, мм Мощ-ность при-вода, кВт Стоимость комплектующих, руб. Цена комп-лекса, руб.
Сушиль-ный барабан Термо* изоляция Газо-генера-тор КДО Циклон Вен-тиляторы и ТО Автома-тиза-ция**
С-0,15 600х2000 3 1,5 590000 30800 406500 176000 99000 185000 1487300
С-0,3 800х3000 2,2 670800 35200 1572500
С-1 950х4500 3 810900 39600 187000 110000 245000 1799000
С-2 950х4500 4 895900 1884000
С-4 1100х4500 4 930700 47300 527500 198000 121000 288000 2112500
С-5 1300х4500 5,5 1050900 50600 648500 132000 420000 2500000
С-6 1500х5000 5 7,5 1100200 52800 750000 440000 2673000
С-7 1600х6000 1300000 55000 830000 203500 143000 460000 2991500
С-10 1600х7500 6 1600000 60500 939000 154000 485000 3442000
С-20 1600х10500 11 2750700 63800 999000 209000 165000 490000 4677500
С-30 1800х12000 8 2900300 68200 1217000 214500 176000 520000 5096000
С-40 2000х12500 15 3100300 1331000 540000 5430000
С-50 2200х13500 15-22 3900000 71500 1452000 220000 187000 555000 6385500
С-60 2400х13500 5000900 83600 1573000 225500 198000 560000 7641000
С-70 2400х25000 10 30 8050500 130200 2450000 450000 218000 750000 12048700

Внимание! Производительность рассчитывается индивидуально для каждого материала исходя из объема, начальной и конечной влажности продукта. При расчете комплекса необходимо учитывать агдезию, пыление, склонность материала к комкованию и налипанию, диапазон возможных температур нагрева и охлаждения материала и т.д.  Сделайте запрос КП и наши специалисты посчитают какая комплектация подойдет под ваши задачи.

**Автоматизация устанавливается по желанию заказчика - шкаф управления и автоматики линии сушки и транспортировки сыпучих материалов предназначен для управления и контроля технологическим процессом сушки и транспортировки различных сыпучих материалов, что позволяет получить продукцию с заданными параметрами качества, экономить энергоресурсы и снижать аварийность оборудования. Шкаф комплектуется прибором  контроля температуры материалов на  выходе сушильной камеры,  преобразователем частоты, системой защиты при возникновении нештатных ситуаций. Имеется возможность управлять скоростью вращения барабана, соответственно выбрать  нужное время для нахождения продукта в сушильном барабане, а также управлять через вентилятор температурой  и соответственно удалением влаги. Кнопки управления устанавливаются на дверцу шкафа. Имеется аварийный выключатель всей нагрузки (грибок).

*Термоизоляция рассчитана до 300 градусов. Возможна комплектация более жаростойким утеплением.

Для автоматизации процессов погрузки-выгрузки комплектуем сушилки транспортерами - от 32000 руб. м.п.

Видео работы барабанной сушилки

Производство барабанных сушилок Производство сушильных барабанов Производство барабанных сушилок Сушильный барабан 20 метров Смотровое окно сушильного барабана Барабанная сушилка Барабанная сушилка для сыпучих материалов Сушильный барабан Сушильный барабан на 2 куба Отправка барабанной сушилки Погрузка сушильного барабана Сушильный барабан 2 куба Теплообменник и дизельная горелка от барабанной сушилки Горелка на дизельном топливе для сушильного барабана Сушильный барабан 5 метров
