Почему сушилку подбирают под материал
Сушильный барабан — универсальная машина: в нём сушат песок и щебень, глину и известняк, шлак и руду, опилки и щепу, зерно и комбикорм. Но материалы ведут себя по-разному. Одни горят, другие нет; одни пылят, другие налипают на стенки; одни терпят сильный нагрев, другие портятся при перегреве; одни мелкие, как песок, другие крупные, как щебень. Поэтому у сушилки для глины и сушилки для опилок общий принцип, но разные источник тепла, насадки внутри барабана и режим.
Сушат сыпучие материалы для разного. Высушенный материал дольше хранится, не смерзается зимой и не слёживается, его легче дробить, молоть, просеивать и дозировать. Сухой песок и известняк идут в сухие строительные смеси, сухая глина — в керамику и на помол, сухой щебень — в асфальтобетон, сухие опилки и щепа — в пеллеты, брикеты и арболит, сухое зерно и корма — на хранение. А перевозить сухой материал дешевле: машина не возит лишнюю воду.
Как устроен сушильный барабан вообще, рассказано в статье «Барабанные сушилки». Здесь — о том, что меняется от материала к материалу.
Иллюстрация: кучи глины, щебня и песка в отдельных отсеках склада сыпучих материалов.
Горючий или негорючий материал — главное различие
1 — песок, щебень, глину, шлак сушат дымовыми газами топки прямо в барабане; 2 — опилки, щепу, зерно и корма сушат чистым горячим воздухом, нагретым через теплообменник: материал не встречается с огнём.
Негорючие материалы — песок, щебень, песчано-гравийную смесь, шлак, руду, известняк, доломит, мел — сушат дымовыми (топочными) газами. Газы от горелки или топки идут прямо в барабан, и тепло используется полностью.
Горючие материалы — опилки, щепу, зерно, комбикорма, траву, лузгу, шелуху, солому — так сушить нельзя: искра из топки может их поджечь. Их сушат чистым горячим воздухом, который нагревается через теплообменник. Сушилка для горючих материалов дороже — в неё добавляется теплообменник, — зато безопасна. Подробнее о сушке древесного сырья — в статье «Сушка опилок для производства пеллет и брикетов».
Что меняется внутри барабана
Барабан сушилки изнутри: лопасти поднимают и пересыпают материал.
Внутри барабана стоят насадки — лопасти и полки, которые поднимают материал и пересыпают его через поток горячего газа. Их подбирают под крупность материала: для мелкозернистого, крупнозернистого и крупнокускового нужны разные. Насадки бывают лопастные, секторные, распределительные и комбинированные. Мелкий песок хорошо пересыпается лопастями, а крупный щебень требует прочных насадок, которые выдержат удары.
Ещё одна настройка — направление воздуха. В прямоточной сушилке воздух и материал идут в одну сторону: самый горячий газ встречает самый влажный материал, и сухой продукт на выходе не перегревается. В противоточной воздух идёт навстречу материалу — так тепло используется полнее. Бывают и комбинированные. Выбор зависит от того, насколько материал боится перегрева.
Особенности разных материалов
| Материал | Что учесть |
|---|---|
| Песок, ПГС | пылит — нужен циклон; часто сушку совмещают с рассевом на фракции |
| Щебень | тяжёлый и абразивный — толстая стенка барабана, прочные насадки |
| Глина | налипает и комкуется — подбирают насадки и режим |
| Известняк, мел, доломит | пылят; часто идут в сухие строительные смеси |
| Шлак, руда | тяжёлые и абразивные — прочное исполнение барабана |
| Опилки, щепа, зерно | горят — только горячий воздух через теплообменник |
Особые материалы требуют особых решений. Для нефтекокса завод сделал сушильный комплекс с системой термоизоляции, для чувствительных силикатных фритт — комплекс для их стабильной сушки, для опилок с абразивными включениями — линию из нержавеющей стали.
Сушилки завода для разных материалов
Барабанные сушилки завода работают с самыми разными материалами. Несколько примеров последних лет:
- глина — высокопроизводительный комплекс С-50 для равномерной сушки глины, 2025 год (новость);
- щебень — мощный комплекс С-60 для крупнотоннажной сушки щебня, 2024 год (новость);
- известняк — комплексы для заказчиков из Башкортостана (2024) и Беларуси (2026), второй сушит компоненты сухих строительных смесей (новость);
- шлак никеля — барабанный комплекс с горелкой, 2022 год (новость);
- нефтекокс — комплекс с системой термоизоляции, 2024 год (новость);
- силикатные фритты — комплекс для стабильной сушки, 2024 год (новость).

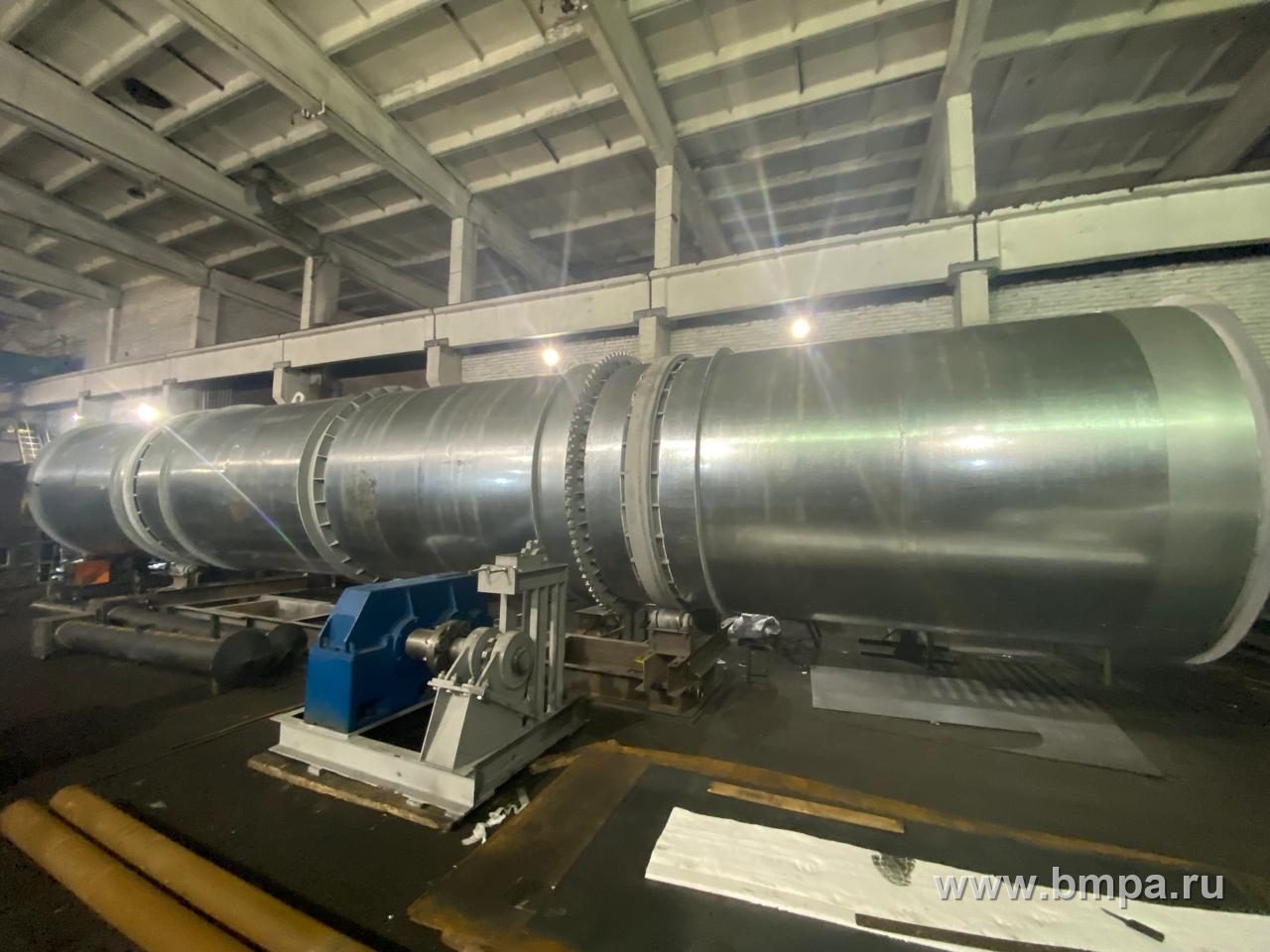

Барабан сушильного комплекса С-50 для глины, 2025 год.
Про сушку песка подробно — в статье «Сушка песка: как работает барабанная сушилка для песка».
Что сообщить для расчёта сушилки
Производительность сушилки не берут из таблицы: она зависит от материала, его влажности, фракции и плотности, от заполнения барабана и температуры. Её рассчитывают под ваш материал. Для расчёта сообщите:
- какой материал сушить и какая у него фракция;
- влажность до сушки и какая нужна после;
- сколько материала нужно сушить в час;
- какое топливо есть: газ, дизельное топливо, дрова, отходы древесины, уголь;
- особенности материала: пылит ли, комкуется, налипает, до какой температуры его можно нагревать;
- где будет стоять сушилка — для работы на улице в мороз барабан покрывают влагостойкой теплоизоляцией.
Барабаны завод делает диаметром от 0,6 до 2,4 м и длиной от 2 до 13,5 м, по запросу — длиннее, по размерам заказчика. Сушилку собирают на заводе, дополняют транспортёрами, циклоном и шкафом автоматики, везут модулями и запускают на месте. Позвоните в офис: +7 8172 27-96-20 — рассчитаем сушилку под ваш материал. Модели и устройство — на странице «Барабанные сушилки».
