Кран шаровый флянцевый

Продукция снята с производства

Предлагаем шаровые фланцевые краны собственного производства для монтажа в качестве запорной арматуры трубопроводов инженерных систем различного назначения. Благодаря надежной и функциональной конструкции краны долговечны, просты в эксплуатации и легко ремонтируются, поскольку корпус имеет разборную конструкцию. Высокая степень герметичности закрытия потока обеспечивается точностью сопряжения деталей, изготовленных на современных станках с компьютерным управлением. Данный вид запорной арматуры является сегодня наиболее востребованным в различных отраслях промышленности и коммунального хозяйства.

Характеристики фланцевых шаровых кранов

Мы производим выпуск полнопроходных кранов по ГОСТ 28343-89 (ИСО 7121-86) трех ходовых типоразмеров - 50, 80 и 100 мм:

  • Кран шаровый фланцевый ДУ-50
  • Кран шаровый фланцевый ДУ-80
  • Кран шаровый фланцевый ДУ-100

Для ответственных конструкций материалом изготовления является низколегированная сталь 09Г2С.

Тип корпуса кранов: сварной разъемный.

Номинальное давление: 16 кгс/см2

Габаритные и присоединительные размеры шаровых кранов ДУ

  Длина, мм Ширина, мм Высота, мм
ДУ-50 75 120 136
ДУ-80 120 192 218
ДУ-100 150 240 272

Кран ДУ-50

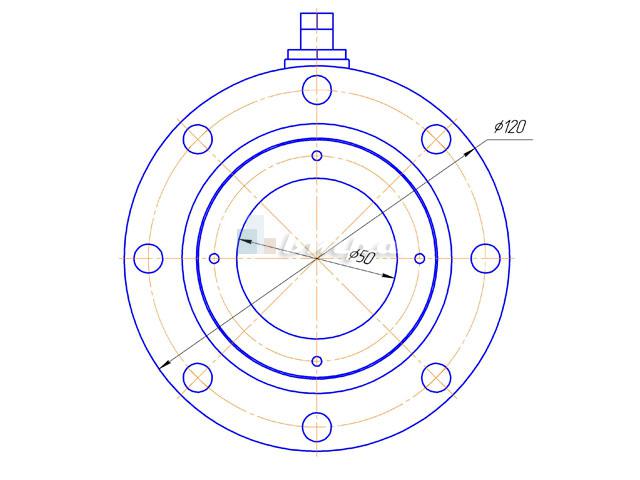

Размеры фланцевого шарового крана ДУ-50

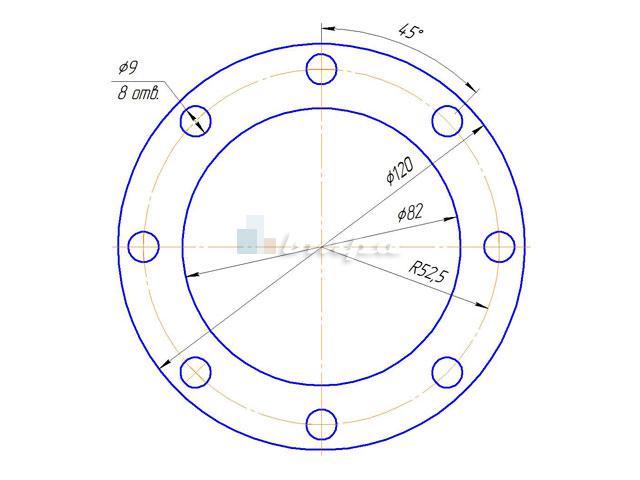

Присоединительные размеры фланца шарового крана



Кран ДУ-80

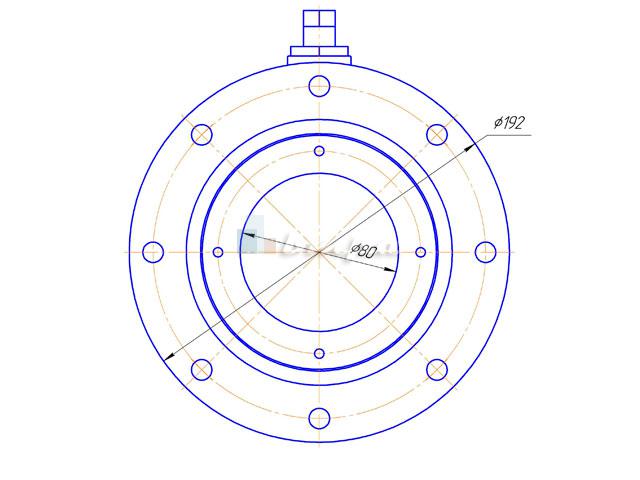

Размеры фланцевого шарового крана ДУ-80

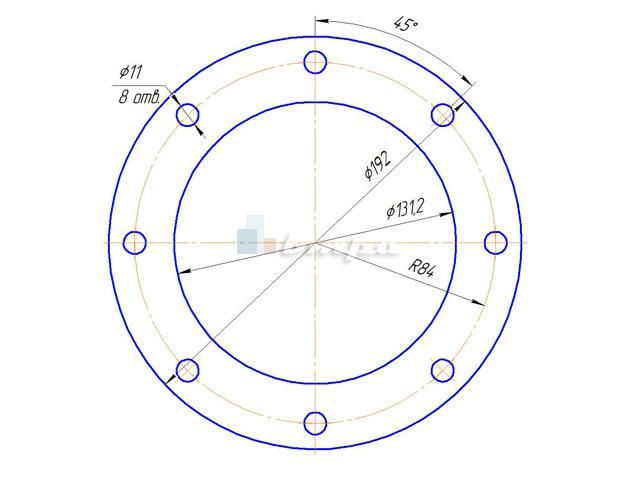

Присоединительные размеры фланца шарового крана



Кран ДУ-100

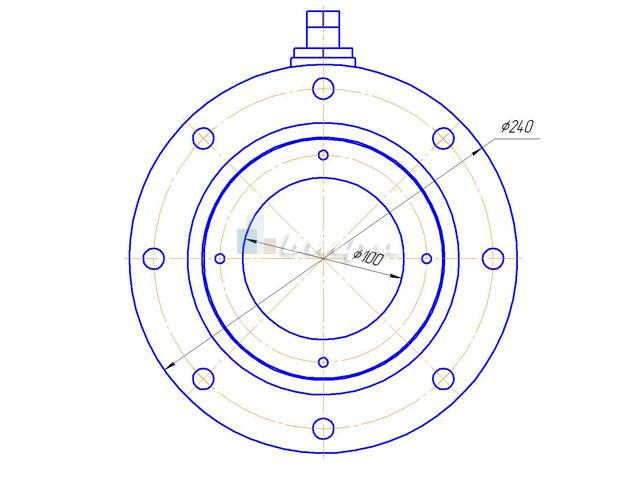

Размеры фланцевого шарового крана ДУ-100

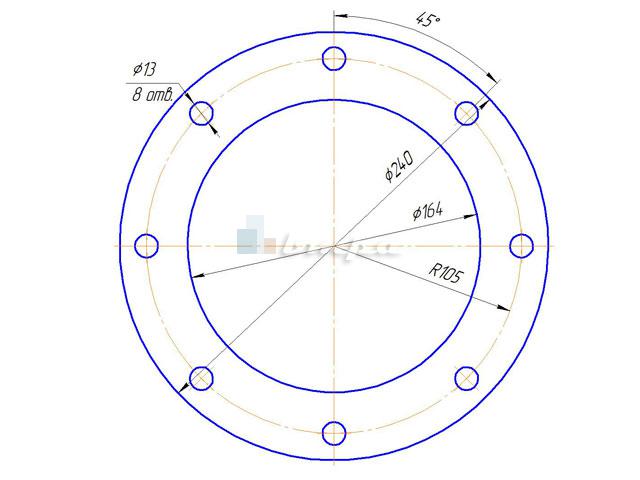

Присоединительные размеры фланца шарового крана
